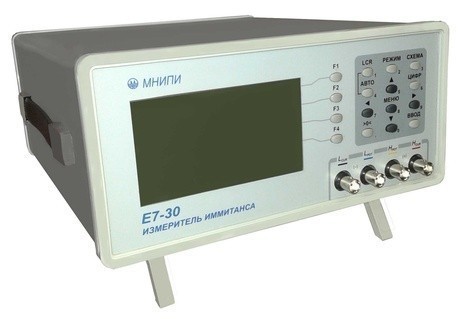

Е7-30 — анализатор иммитанса

Е7-30 — анализатор иммитанса
Артикул: 714062
Модель: Е7-30
Гарантия: 24 месяца
Госреестр РФ: 69676-21
Бренд: МНИПИ
Цена:
356 400 Р
Доступен для заказа
Добавить к сравнению

Назначение анализатора иммитанса Е7-30:

Анализатор иммитанса широкополосный Е7-30 предназначен для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) с базовой погрешностью 0.1% в диапазоне частот от 25 Гц до 3 МГц. Область применения - научные исследования, контроль электрических параметров ЭРЭ на предприятиях, в ремонтных мастерских, научных учреждениях.

Особенности анализатора иммитанса Е7-30:

  • Интерфейс USB 2.0 и RS-232;
  • Портативное питание;
  • Жесткие условия эксплуатации.

Параметры измеряемые анализатором иммитанса Е7-30:

  • Lp, Ls - индуктивность в параллельной, последовательной схеме замещения;
  • Сp, Cs - емкость в параллельной, последовательной схеме замещения;
  • Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения;
  • Х - реактивное сопротивление в последовательной схеме замещения;
  • G - активная проводимость в параллельной схеме замещения;
  • В - реактивная проводимость в параллельной схеме замещения;
  • tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь);
  • Q - добротность;
  • |Z| - модуль комплексного сопротивления;
  • |Y|- модуль комплексной проводимости;
  • δ - угол фазового сдвига комплексного сопротивления.

Технические характеристики анализатора иммитанса Е7-30:

Параметр Значение
Диапазоны измеряемых величин
Диапазон частот 25 кГц - 3 МГц
Уровень измерительного сигнала 5 мВ - 1 В
Напряжение смещения 0 - 40 В
Емкость Cs Cp (10-15...1) Ф
Индуктивность Ls Lp (10-9...104) Гн
Активное cопротивление Rs Rp (10-5...109) Ом
Проводимость (10-11...10) См
Угол фазового сдвига комплексного сопротивления -90°...+90°
Общие характеристики
Интерфейс USB 2.0, RS-232
Формат индкации 5 десятичных разрядов
Габаритные размеры 270x134x320 мм
Масса 5 кг

Комплект поставки Е7-30



Наименование Количество
1 Анализатор иммитанса Е7-30 1
2 Руководство по эксплуатации 1
