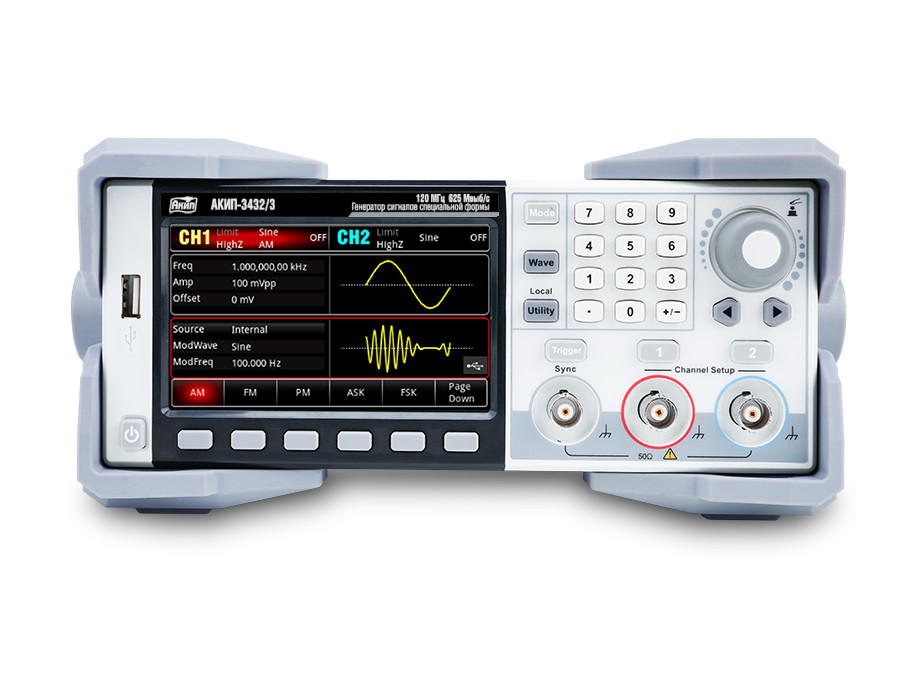

АКИП-3432/1 генератор сигналов специальной формы

АКИП-3432/1 генератор сигналов специальной формы
АКИП-3432/1 генератор сигналов специальной формы
Артикул: ep-3235-29986
Гарантия: 12 мес.
Госреестр РФ: 96279-25
Поверка приобретается отдельно: 5700 Р
Бренд: АКИП
Цена:
60 420 Р
Доступен для заказа
Добавить к сравнению

Особенности генератора сигналов специальной формы АКИП-3432:

  • 2 канала (два независимых выхода) с поддержкой дублирования, следования и наложения;
  • использование прямого цифрового синтеза (DDS) для формирования сигналов генератора;
  • разрешение по частоте 1 мкГц;
  • частота дискретизации 625 МВыб/с;
  • вертикальное разрешение ЦАП 16 бит;
  • максимальная амплитуда сигнала на выходе 10 Впипк-пипк;
  • режимы работы: непрерывный, модулированный, стробированный, свипированнный, пакетный;
  • форма сигнала: 10 стандартных: синусоидальный, прямоугольный, пилообразный, импульсный, произвольной формы, гармонический, расширенный, псевдо-случайный, шум, постоянный ток;
  • максимальная частота прямоугольного сигнала 50 МГц с низким джиттером;
  • выходной сигнал произвольной формы с длиной в пределах 64 мБ;
  • режимы аналоговой и цифровой модуляции: AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, SUM, DSB-AM, QAM, PWM;
  • частотомер 100мкГц-200МГц, 7 разрядный;
  • использование синтаксиса набора команд SCPI через интерфейс USB для дистанционного управления прибором;
  • опция UT-M14 усилитель мощности 10 Вт.

Технические характеристики генератора сигналов специальной формы АКИП-3432/1:

Параметр Значение
АКИП-3432/1 АКИП-3432/2 АКИП-3432/3
Выходные параметры
Частотный диапазон (для синусоидального сигнала) 1 мкГц – 60 МГц 1 мкГц – 80 МГц 1 мкГц –120 МГц
Число каналов 2 – аналоговые (несимметричные или дифференциальные, переключаемо)
Дискретность установки 1 мкГц
Погрешность установки частоты ±0,5*10-6 Гц
Опорная частота /Температурная стабильность ±0,5*10-6 Гц/°С, в диапазоне 0°С - 40°С
Скорость старения ±1*10-6 Гц, за первый год
Амплитуда на выходе 50 Ом ≤20 МГц :1мВпик-пик-10Впик-пик
≤60 МГц :1мВпик-пик-5Впик-пик
≤120 МГц :1мВпик-пик-2Впик-пик
Амплитуда на высокоомном выходе ≤20 МГц :2мВпик-пик-20Впик-пик
≤60 МГц :2мВпик-пик-10Впик-пик
≤120 МГц :2мВпик-пик-4Впик-пик
Погрешность установки амплитуды (синусоидальная форма, 0 В, 1 кГц, отклонение >10мВпик-пик) ± (1% от уст значения + 1 мВпик-пик)
Неравномерность АЧХ (синусоидальная форма, 0 дБ) ≤60 МГц ±0,2 дБ
≤80 МГц ±0,4 дБ
≤120 МГц ±0,6 дБ
Выходное сопротивление 50 Ом
Защита выход От короткого замыкания (при перегрузке происходит автоматическое отключение выхода)
Выходной уровень (несиметричный выход)
Диапазон установки уровня смещения по постоянному напряжению AC+DC пик ± 5 В (50 Ом)
± 10 В (полное сопротивление)
Погрешность установки уровня смещения постоянного напряжения ± 1 % от установленного значения ± 1 % установленного значения амплитуды 2 % ± 2 мВ
СТАНДАРТНЫЕ ФОРМЫ СИГНАЛОВ
Синусоидаальная форма
Диапазон частот 1 мкГц – 60 МГц 1 мкГц – 80 МГц 1 мкГц – 120 МГц
Коэффициент гармоник (типовое значение на 0 дБм ) -70 дБн /1 МГц
-65 дБн /1 МГц - 10 МГц
-60 дБн /10 МГц - 40 МГц
-55 дБн /40 МГц - 80 МГц
-50 дБн /80 МГц - 1200 МГц
КНИ (коэффициент нелинейных искажений) < 0,07 % (до 20 кГц, 1 Впик-пик)
Негармонические составляющие (при уровне не более 0 дБм) 10 МГц
Плотность фазовых шумов (типовое значение на 0 Дбм) ≤-125 дБн/Гц при отстройке на 10 кГц от несущей 10 МГц
Прямоугольная форма
Диапазон частот 1 мкГц – 30 МГц 1 мкГц – 40 МГц 1 мкГц – 50 МГц
Длительность фронта/среза импульса (при амплитуде 1Впик пик, 50 Ом,1 кГц)
Выброс на вершине и паузе импульса (100кГц, 1 В пип пик, типовое значение 50Ω) < 2%
Диапазон изменения скважности 0,001% – 99,999% (ограничен частотой тока)
Симметричность (коэффициент заполнения =50%) 1% за период +4 нс
Джиттер
(типовое значение 1 МГц,1 В пик пик, 50 Ом)		 2*10-6 +200 пс/ ≤ 5 МГц
200 пс/ > 5 МГц
Пилообразная, треугольная форма
Диапазон частот 1 мкГц – 3 МГц 1 мкГц – 4 МГц 1 мкГц – 5 МГц
Нелинейность (максимум) < 1% от пикового выходного сигнала (типовое значение, 1 кГц, 1 Впик пик, симметрия 100%)
Перестраиваемая симметрия 0-100 %
Импульсная форма
Диапазон частот 1 мкГц – 30 МГц 1 мкГц – 40 МГц 1 мкГц – 50 МГц
Минимальная длительность импульса 8 нс
Длительность фронта/среза импульса 7 нс – 10 с 6 нс – 10 с 5 нс – 10 с
Минимальная длительность импульса 8 нс
Длительность фронта/среза импульса 15 нс – 10 с
Выброс на вершине и паузе импульса (типовое значение 1 В пип пик) < 2%
Джиттер 150 пс
Произвольная форма
Диапазон частот 1 мкГц – 30 МГц 1 мкГц – 40 МГц 1 мкГц – 50 MГц
Длина памяти 64 мБ (DDS)
Вертикальное разрешение ЦАП 16 бит (символ включен）
Частота дискретизации 625 Мвыб/с (DDS）
1мкВыб/с-312,5 Мвыб/с (Poynt tu poynt)
Минимальная длительность фронта/ среза импульса
Джиттер 150 пс
Объем энергонезависимой памяти 200 ячеек
ПСДП /PRBS форма
Максимальная скорость передачи данных 30 МБтс 40 МБтс 50 МБтс
Длительность фронта/среза импульса 7 нс – 1000 с 6 нс – 1000 с 5 нс – 1000 с
Символы PN3, PN5, PN7, PN9, PN11, PN13, PN15, PN17, PN19, PN21, PN23, PN25, PN27, PN29, PN31
Расширенная форма (expression properties)
Диапазон частот 1 мкГц – 15 МГц 1 мкГц – 20 МГц 1 мкГц – 25 МГц
Математическая функция Sin, cos, tan, sinc, abs, ln, sqrt, acos, asin, atan, sinh, tanh, ceil, exp, fabs, floor, lg, cosh
Математические операции + , - , * , / , ^
Единицы измерения °, rad
Форма гармоник
Диапазон частот 1 мкГц – 30 МГц 1 мкГц – 40 МГц 1 мкГц – 50 MГц
Номер гармоники 2 16
Тип Нечетные, Четные, Все, Пользовательские
Диапазон амплитуды 1 мВ – 10 В пипк-пик
Установка на основе выбранного номера последовательности гармоник
Фаза От -360° до 360°
Установка на основе выбранного номера последовательности гармоник
Белый шум
Полоса частот 1 мкГц – 60 МГц 1 мкГц – 80 МГц 1 мкГц – 120 МГц
МОДУЛЯЦИИ
АМ
Формы несущей Синусоида, меандр, пила, произвольная, импульс
Источник модуляции Внутренний/внешний
Модулирующее колебание Синусоида, меандр, пила, шум, произвольная
Коэффициент АМ 0 – 120 % (АМ)
Частота модуляции 2 мГц – 1 МГц
ЧМ
Формы несущей Синусоида, меандр, пила, произвольная, импульс
Источник модуляции Внутренний/внешний
Модулирующее колебание Синусоида, меандр, пила, шум, произвольная
Девиация частоты DC-30 МГЦ DC-40 МГЦ DC-60 МГЦ
Частота модуляции 2 мГц – 1 МГц
ФМ
Формы несущей Синусоида, меандр, пила, произвольная
Источник модуляции Внутренний/внешний
Модулирующее колебание Синусоида, меандр, пила, шум, произвольная
Девиация фазы 0 – 360°
Частота модуляции 2 мГц – 1 МГц
АМ модуляция с двумя боковыми полосами (DSB-AM)
Формы несущей Синусоида, меандр, пила, произвольная, импульс
Источник модуляции Внутренний/внешний
Модулирующее колебание Синусоида, меандр, пила, шум, произвольная
Коэффициент модуляции 0% – 100%
Частота модуляции 2 мГц – 1 МГц
АМН
Формы несущей Синусоида, меандр, пила, произвольная, импульс
Источник модуляции Внутренний/внешний
Модулирующее колебание Меандр (скважность 50 %)
Частота модуляции 2 мГц – 1 МГц
ЧМН
Формы несущей Синусоида, меандр, пила, произвольная, импульс
Источник модуляции Внутренний/внешний
Модулирующее колебание Меандр (скважность 50 %)
Частота скачка Частота несущей
Частота модуляции 2 мГц – 1 МГц
ФМН
Формы несущей Синусоида, меандр, пила, произвольная
Источник модуляции Внутренний/внешний
Модулирующее колебание Меандр (скважность 50 %)
Частота модуляции 2 мГц – 1 МГц
Девиация фазы От -360 ° до -360 °
Трехпозиционная ЧМН (3FSK) и четырехпозиционная ЧМН (4FSK)
Формы несущей Синусоида, меандр, пила, произвольная, импульс
Источник модуляции Внутренний
Модулирующее колебание Меандр (скважность 50 %)
Частота скачка Частота несущей
Частота модуляции 2 мГц – 1 МГц
Двоичная фазовая манипуляция (BPSK) и квадратичная фазовая манипуляция (QPSK)
Формы несущей Синусоида, меандр, пила, произвольная
Источник модуляции Внутренний
Символы PN3, PN5, PN7, PN9, PN11, PN13, PN15, PN17, PN19, PN21, PN23, PN25, PN27, PN29, PN31
Максимальная скорость передачи данных 2 мБтс – 1 МБтс
Девиация фазы От -360 ° до -360 °
Манипуляция медленного колебания (OSK) ФМН
Формы несущей Синусоида
Источник модуляции Внутренний/внешний
Время колебания 5 нс – 250 с
Частота модуляции 2 мГц – 1 МГц
Модуляция сумм (SUM)
Формы несущей Синусоида, меандр, пила, произвольная, шум, импульс, гармоники
Источник модуляции Внутренний/внешний
Модулирующее колебание Синусоида, меандр, пила, шум, произвольная
Коэффициент АМ 0 – 100 %
Частота модуляции 2 мГц – 1 МГц
Модуляция методом квадратичных амплитуд (QAM)
Формы несущей Синусоида
Канстелляционная диаграмма QAM4, QAM8, QAM16, QAM32, QAM64, QAM128, QAM256
Символы PN3, PN5, PN7, PN9, PN11, PN13, PN15, PN17, PN19, PN21, PN23, PN25, PN27, PN29, PN31
Максимальная скорость передачи данных 2 мб/с – 1 Мб/с
ШИМ
Формы несущей Импульс
Источник модуляции Внутренний/внешний
Модулирующее колебание Синусоида, меандр, пила, шум, произвольная
Диапазон ШИМ 0% – 49,99%
Частота модуляции 2 мГц – 1 МГц
ГКЧ (Sweep)
Формы несущей Синусоида, меандр, пила, произвольная, импульс
Закон качания Линейный, логарифмический, ступенчатый
Источник запуска Внутренний/внешний/ручной
Тип запуска По фронту/ По срезу
Режим запуска Вкл/выкл
Диапазон установки времени качания 1 мс – 500 с ±0,1% (Лин,лог)
Диапазон установки времени удержания 1 мс – 500 с ±0,1%
Номера ступеней 2-2048
Пакетный режим (Burst)
Модулирующее колебание Синусоида, меандр, пила, импульс, произвольный
Режим запуска N-цикл, бесконечный, стробированный
Начальная/конечная фаза От -360° …до 360°
Источник запуска Внутренний/внешний/ручной
Тип запуска По фронту/ По срезу
Режим запуска Вкл/выкл
Период повторения 1 мкс – 500 с
Число импульсов в пакете 1 – 50000
Полярность Положительная/отрицательная (уровень TTL)
Частотомер
Частотный диапазон 100 мкГц – 200 МГц
Входной уровень TTL
Точность измерения 7 разрядов
Параметры дополнительных входов/выходов
Вход/выход внешнего опорного сигнала 10 МГц±50 Гц; входной уровень TTL, сопротивление
10 кОм вход/50 Ом выход, время блокировки
Вход пускового сигнала внешней синхронизации (TR IN) Входной уровень TTL; наклон пускового фронта нарастающий/убывающий, время отклика 100 нс, входное сопротивление: 10 кОм
Выход пускового сигнала синхронизации (TR OUT) Выходной уровеньTTL, ширина импульса > 400 нс выходное сопротивление 50 Ом
Выход внешней модуляции Выходной уровень: TTL; диапазон частот 1 мкГц-10 МГц, выходное сопротивление: 50 Ом; развязка по постоянному току
Вход внешней модуляции Глубина модуляции (100 %), входной уровень: ±5 В пик; сопротивление 5 кОм
Общие характеристики
ЖК-дисплей Цветной графический TFT, диагональ 11 см, разрешение: WVGA 480х272
Интерфейс USB, LAN
Напряжение питания 100-240 В (±10 %), 50 / 60 Гц
100-120 В (±10 %), 400 Гц
Потребляемая мощность
Условия эксплуатации 10 °C ...+40 °C, относительная влажность ≤90 % (при +35 °C)
Условия хранения -20 °C... +60 °C, относительная влажность ≤ 60 % (при +35 °C)
Габаритные размеры 215 × 103 × 316 мм
Масса 2,2 кг
По запросу
